Comment la géométrie de coupe influence la finition du filetage dans les machines à fileter électriques
La géométrie de pointe sur Matrices de filetage en acier rapide détermine directement à la fois la forme des copeaux et la qualité de la surface du filetage. Les facteurs clés incluent l'angle de coupe, l'angle de dépouille et le profil des rainures d'évacuation des copeaux. Dans une machine à fileter électrique, la vitesse de rotation est constante et élevée ; par conséquent, la matrice doit être capable de cisailler le matériau sans frottement excessif conduisant à un écrouissage ou à des fils déchirés.

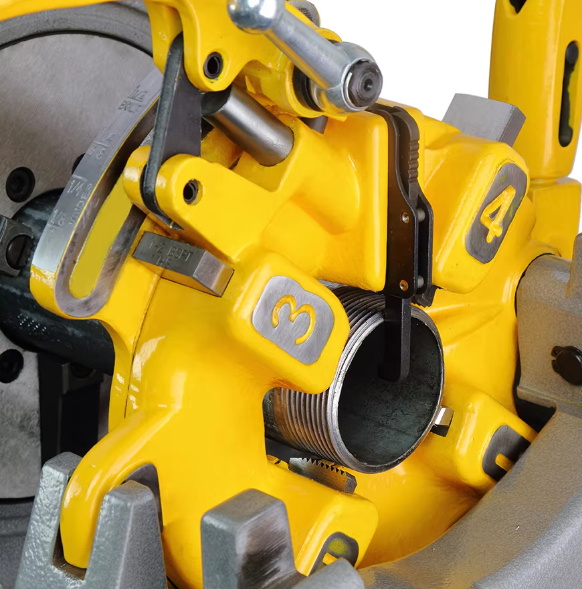

Une matrice bien conçue utilise une action de coupe progressive sur son pas chanfreiné. Plutôt que de forcer la forme complète du filetage en un seul tour, le pas à pas répartit la charge de coupe sur plusieurs dents. Cela réduit la pression radiale sur le tuyau et aide à maintenir la rondeur – un défi courant lors du filetage de tubes à paroi mince ou en métal mou.
L'évacuation des copeaux devient particulièrement critique pour les diamètres supérieurs à 2 pouces. Ici, le volume de matière enlevée est important. Nos filières de filetage en acier rapide sont dotées de cannelures polies et correctement inclinées qui éjectent les copeaux tangentiellement, empêchant ainsi la recoupe des copeaux qui autrement rayeraient le flanc du filetage frais. Chez Hangzhou Xinabo, chaque génération de géométrie de matrice est validée sur nos propres machines à fileter intelligentes pour garantir que le flux de copeaux n'interfère jamais avec le cycle de serrage et d'indexation.
- Un angle de crochet agressif mais contrôlé réduit la résistance à la coupe jusqu'à 20% sur tube en acier doux.
- Un relief radial de 3° à 5° derrière le tranchant minimise la traînée du talon sans compromettre la résistance du tranchant.
- Des rainures brise-copeaux correctement arrondies empêchent les copeaux longs et filandreux de s'enrouler autour de la tête de filière.
Sélection de la bonne taille de jeu de matrices pour les nomenclatures de canalisations courantes
Le diamètre extérieur d'un tuyau varie non seulement en fonction de sa taille nominale mais également en fonction de la configuration de ses parois. Pour Matrices de filetage en acier rapide utilisée sur des filetages de tuyaux coniques, la matrice doit engager le tuyau au diamètre de départ correct pour couper un filetage avec la longueur d'engagement appropriée à la main. Une discordance peut avoir pour conséquence que les filetages touchent le fond avant le scellement ou, à l'inverse, laissent une hauteur de filetage insuffisante.
En pratique, un tuyau Schedule 40 de 1 pouce a un diamètre extérieur de 1,315 pouces, tandis qu'un tuyau Schedule 80 de même taille nominale a le même diamètre extérieur mais une paroi plus épaisse. La matrice de filetage coupe sur la surface extérieure, de sorte que le jeu de matrices pour tuyau nominal de 1 pouce doit s'adapter à cette tolérance de diamètre extérieur. Les configurations de jeux de 4 pièces que nous proposons couvrent les diamètres les plus fréquemment utilisés dans la protection incendie et la plomberie, chaque jeu de matrices étant dimensionné pour correspondre aux plages de diamètres extérieurs standard selon ASME B36.10.
Couverture typique des jeux de matrices de filetage en acier rapide pour machines à fileter électriques | Définir la configuration | Plage de tailles nominales de tuyaux | Objectif applicatif |
| Ensemble 1/2"-3/4" | DN15–DN20 | Dérivations de gicleurs, plomberie résidentielle |
| Ensemble 1"-2" | DN25–DN50 | Bornes-fontaines, colonnes montantes principales d'alimentation en eau |
| Ensemble 2,5"-4" | DN65–DN100 | Collecteurs principaux d'incendie, tuyauterie de procédés industriels |
Hangzhou Xinabo a conçu ces filières de filetage en acier rapide pour correspondre à la vitesse d'avance et au couple de sortie de nos machines à fileter électriques, garantissant que du plus petit au plus grand diamètre de l'ensemble, la filière s'enclenche en douceur sans imposer de charges de choc sur le moteur.
Considérations relatives à l'inspection des filetages BSPT et NPT et à l'échange sur site
Bien que le BSPT (British Standard Pipe Taper) et le NPT (National Pipe Taper) soient tous deux des filetages coniques avec un 1:16 rapport de conicité, leurs formes de filetage sont incompatibles. BSPT utilise un 55° angle inclus avec des racines et des crêtes arrondies, tandis que NPT utilise un 60° angle avec crêtes et racines aplaties. Lorsque les filières de filetage en acier rapide sont conçues pour couper les deux normes, la géométrie de la filière doit être précisément dédiée à un profil – il n’existe pas de filière universelle.
La vérification sur le terrain peut être effectuée rapidement avec une jauge de pas de filetage et un modèle de profil. Le pas d'un filetage BSPT 1/2 pouce est de 14 filetages par pouce, identique au NPT, ce qui conduit souvent à une erreur d'identification. Cependant, la différence devient évidente avec un comparateur de profils ou même avec un contrôle visuel bien éclairé de la forme de la crête. Une règle fiable : si la crête apparaît nettement arrondie et que les marquages sur le raccord indiquent "Rp" ou "Rc", la matrice doit être une configuration BSPT.
L'application du mastic diffère également. Les filetages NPT nécessitent généralement l'application d'un ruban PTFE ou d'un mastic liquide sur le filetage mâle, tandis que les systèmes BSPT, en particulier ceux conformes à la norme ISO 7-1, peuvent s'appuyer davantage sur l'interférence métal sur métal du joint conique, en utilisant un composé de joint avec parcimonie. L'utilisation d'une filière de filetage en acier rapide marquée NPT sur un travail BSPT compromettra l'étanchéité même avec un produit d'étanchéité épais, car la zone de contact des flancs de filetage est réduite par le décalage d'angle.
Nos filières de filetage en acier rapide sont disponibles dans des variantes dédiées BSPT et NPT, et Hangzhou Xinabo garantit que chaque ensemble est marqué au laser avec la norme de filetage pour éliminer les incertitudes sur les chantiers de construction aux normes mixtes.
Maximisation de la durée de vie des matrices HSS grâce à la surveillance de l'état des pointes
Les filières de filetage en acier rapide peuvent résister à des centaines de cycles de filetage avant de nécessiter un réaffûtage, mais leur longévité dépend fortement de la reconnaissance des premiers signes de dégradation des bords. L’indicateur de terrain le plus pratique est l’augmentation de la consommation de courant du moteur sur la machine à fileter électrique. Une montée de 10% à 15% au-dessus du courant de base pour une taille de tuyau donnée suggère que les arêtes de coupe s'arrondissent et que la friction augmente.
L'inspection visuelle sous grossissement révèle trois étapes d'usure :
- Usure initiale des flancs : une zone d'usure fine et uniforme jusqu'à 0,1 mm est normale et n'affecte pas la précision du filetage.
- Formation de cratère : des piqûres localisées sur la face de coupe indiquent que le HSS est en train d'être ramolli thermiquement au point de contact ; la lubrification doit être vérifiée immédiatement.
- Écaillage des bords : les micro-écailles le long du bord formant la crête créent des pics de filetage rugueux et constituent un signal définitif indiquant que le réaffûtage est en retard.
Lors du réaffûtage, il est essentiel d'enlever une quantité égale de matière de chaque dent de coupe pour préserver la concentricité de la matrice. Même un 0,02 mm l'asymétrie peut provoquer une coupure du fil déformée. Chez Hangzhou Xinabo, nos filières de filetage en acier rapide sont rectifiées avec précision à partir d'une ébauche solide en HSS avec un espacement des dents équilibré, de sorte qu'après un rectification professionnelle, elles conservent la tolérance de forme d'origine et continuent à produire des joints de tuyaux serrés et fiables.
